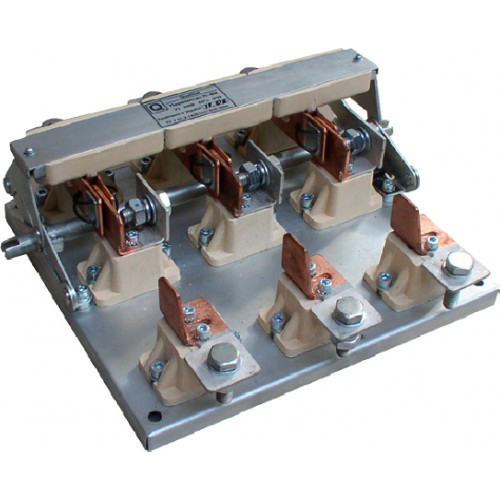

Перемикач П-4 400А

Перемикачі серії П, відкритого виконання, з ручними приводами залежного дії, призначені для нечастих (не більше 6 год) неавтоматичних комутацій електричних ланцюгів змінного струму частотою 50Гц, напругою до 660В. Виготовляються на номінальні струми 250, 400 і 630А згідно з ТУ У 31.2-14307311.22-2002.

Перемикачі серії П являють собою триполюсні роз'єднувачі на два напрями, в яких застосована контактна система ножового типу з видимим розривом ланцюга.

Основними частинами перемикачів серії П є рухомі ножі і нерухомі контакти.

Елементи конструкції змонтовані на загальній панелі.

Для перемикання застосовуються бічний привід РБМ, передній привід ППМ, ланцюговий привід ППЦ, які за допомогою перехідників приєднуються до валу перемикача ліворуч або праворуч.

Конструкція перключателя виключає мимовільне включення або відключення.

Конструкція контактних висновків відповідає вимогам ГОСТ 24753-81 і забезпечує болтове приєднання мідних або алюмінієвих шин і кабелів, опрессованных кабельними наконечниками, перетином:

• до 150 мм2 – при номінальному струмі 250А;
• до 2х185 мм2 – при номінальному струмі 400А;
• до 2х240 мм2 – при номінальному струмі 630А.

Переваги:

• Можливість установки на механізм перемикача будь-якого типу приводу:

- бічного, переднього або ланцюгового;

- праворуч або ліворуч.

• Подвійне відключення кожної фази
• Максимальна висота у відключеному стані – 131мм

Комплект поставки:

1. Перемикач – 1 шт.

2. Комплект кріпильних виробів для підключення провідників до контактних виводів – 1 к-т.

3. Упаковка.

Технічні характеристики:

Умови експлуатації:

• Температура навколишнього повітря від -45^проС. до + 40^проС.
• Середнє значення температури навколишнього повітря за 24 години не більше 35^проС.
• Висота над рівнем моря - не вище 2000 м .
• Відносна вологість повітря не перевищує 50% при температурі 40^проЗ, і допускається її збільшення при зниженні температури, наприклад, 90% при 20оС.
• Ступінь забруднення навколишнього середовища - 3 по ГОСТ 50030.1
• Група умов експлуатації апаратів в частині впливу механічних факторів зовнішнього середовища – М1 по ГОСТ 17516.1.

Маркування:

П-2 – перемикач на два напрямки на номінальний струм 250А;

П-4 – перемикач на два напрямки на номінальний струм 400А;

П-6 – перемикач на два напрямки на номінальний струм 630А.

Асортимент:

	Найменування	Характеристики	Артикул
	Перемикач П-2 250А	(ВхШхГ), мм: 250х322х131 Маса: 3,8 кг	Q06010301
	Перемикач П-4 400А	(ВхШхГ), мм:250х322х131 Маса: 4,3 кг	Q06010302
	Перемикач П-6 630А	(ВхШхГ), мм:250х322х131 Маса: 4,5 кг.	Q06010303

Габаритні розміри перемикачів П-2, П-4, П-6.
