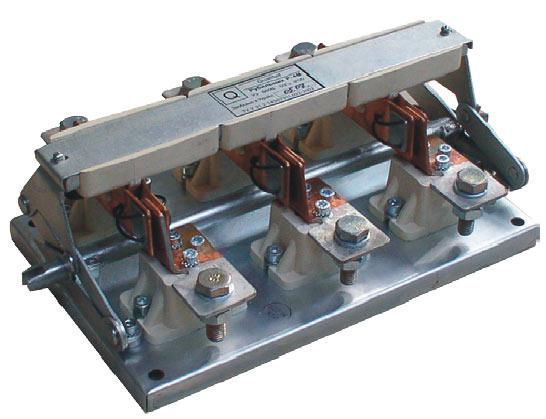

Рубильник Р-6 630А

Рубильники серії Р, відкритого виконання, з ручними приводами залежного дії, призначені для нечастих (не більше 6 год) неавтоматичних комутацій електричних ланцюгів змінного струму частотою 50Гц, напругою до 660В. Виготовляються на номінальні струми 250, 400 і630А згідно з ТУ У 31.2-14307311.22-2002.

Рубильники серії Р являють собою триполюсні роз'єднувачі, в яких застосована контактна система ножового типу з видимим розривом ланцюга.

Елементи конструкції змонтовані на загальній панелі (рамі).

Для включення і вимикання рубильника застосовуються бічний привід РБМ, передній привід РПМ, ланцюговий привід ППЦ, які за допомогою перехідників приєднуються до валу рубильника ліворуч або праворуч.

Конструкція рубильника виключає мимовільне включення або відключення.

Конструкція контактних висновків відповідає вимогам ГОСТ 24753-81 і забезпечує болтове приєднання мідних або алюмінієвих шин і кабелів, опрессованных кабельними наконечниками, перетином:

• до 150 мм2 – при номінальному струмі 250А;
• до 2х185 мм2 – при номінальному струмі 400А;
• до 2х240 мм2 – при номінальному струмі 630А.

Переваги:

• Можливість установки на механізм рубильника будь-якого типу приводу:

- бічного, переднього або ланцюгового;

- праворуч або ліворуч

• Подвійне відключення кожної фази
• Максимальна висота у відключеному стані – 131мм

______________________________________________________________________________________________________________________________________________________________________________________________

Комплект поставки:

______________________________________________________________________________________________________________________________________________________________________________________________

1. Рубильник – 1 шт.

2. Комплект кріпильних виробів для підключення провідників до контактних виводів – 1 к-т.

3. Упаковка.

•       Температура окружающего воздуха от –45^оС. до + 40^оС.
•       Среднее значение температуры окружающего воздуха за 24 часа не более 35^оС.
•       Высота над уровнем моря - не выше 2000 м .
•       Относительная влажность воздуха не превышает 50% при температуре 40^оС, и допускается ее увеличение при снижении температуры, например, 90% при 20оС.
•       Степень загрязнения окружающей среды - 3 по ГОСТ 50030.1
• Група умов експлуатації апаратів в частині впливу механічних факторів зовнішнього середовища – М1 по ГОСТ 17516.1.

Р-2 – рубильник на номінальний струм 250А;

Р-4 – рубильник на номінальний струм 400А;

Р-6 – рубильник на номінальний струм 630А

	Найменування	Характеристики	Артикул
	Рубильник Р-2 250А	(ВхШхГ), мм: 196х322х131 Маса: 3,2 кг	Q060101001
	Рубильник Р-4 400А	(ВхШхГ), мм: 196х322х131 Маса: 3,7 кг	Q060101002
	Рубильник Р-6 630А	(ВхШхГ), мм:196х322х131 Маса: 3,8 кг	Q060101003
